Замена топливного фильтра Киа Сид

За свою недолгую историю Kia Cee`d пережил 2 смены поколений и столько же фейслифтигов. На смену поколению ED, выпускавшемуся до конца 2009 (некоторые модели до 09.2008) пришла модель в кузове JD. За все годы производства автомобиль укомплектовывался как бензиновыми моторами (1.4, 1.6, 2.0), так и дизельными силовыми установками (1.6, 1.4 CRDI).

Выбор топливного фильтра на Киа Сид

Двигатели с распределительной системой впрыска на клапаны относительно лояльны к степени фильтрации топлива, поэтому можно смело устанавливать не только оригинал, но и фильтры: Bosch, Wix, Meyle.

Дизельные двигатели с Common Rail, а также 1.6 T-GDI, турбированный ДВС с системой непосредственного впрыска, которым Cee`d начал агрегатироваться в 2013 году, требуют установки только оригинальных топливных фильтров.

Как часто нужно производить замену?

Согласно нормам сервисного обслуживания Kia, ТФ бензиновых моторов подлежит замене каждый 60 000 км либо раз в 2 года. Для дизельных агрегатов интервалы вдове короче – каждые 30 000 км, но их для долгой работы ТНВД, форсунок рекомендовано сократить до 15 000 км.

топливный фильтр киа сид

Система питания бензиновых ДВС объемом 1.4 и 1.6 л

Замена топливного фильтра Киа Сид своими руками будет продемонстрирована именно на примере этих ДВС. При этом неважно, во владении у вас модель 2006, 2011 либо 2016 года – процедура замены крайне схожа.

Система очистки топлива на Kia Cee`d состоит из фильтра грубой и тонкой очистки. Оба фильтрующие элементы являются составными частями топливного модуля и находятся внутри бака. Перед началом работ по замене ТФ необходимо сбросить давление в топливопроводе. Запустив двигатель, вытащите предохранитель бензонасоса. Дождитесь, пока мотор заглохнет.

Замена топливного фильтра Киа Сид

  • Опрокиньте подушку заднего ряда сидений.
  • Открутите 4 винты пластиковой заглушки технологического отверстия в кузове (ее будет прикрывать в аккурат вырезанный по форме лючка кусок ковролина).

открутите винты

  • Отключите разъем электропитания, после чего заглушку вместе со жгутом проводки можно отложить в сторону.
  • Очистите от пыли и грязи места фиксации шлангов и небольшую зону вокруг посадочного места топливного модуля. Так вы обезопасите шланги, бак от попадания грязи.

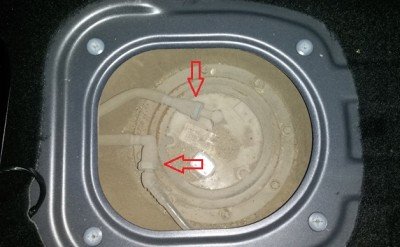

  • Нажав на фиксатор пластиковой защелки, снимите топливоподающий шланг со штуцера модуля.

фиксатор

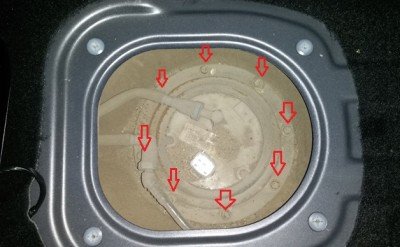

  • Открутите болты крепления, затем снимите металлическую пластину, удерживающую топливную секцию.

болты крепления топливной секции

  • Вытащите топливный модуль из бака. Делать это нужно крайне аккуратно не только для того, чтобы не пролить в салон вытекающий из стакана бензин, но и чтобы сохранить в целостности поплавок ДУТ.

топливный модуль

Замена фильтрующих элементов

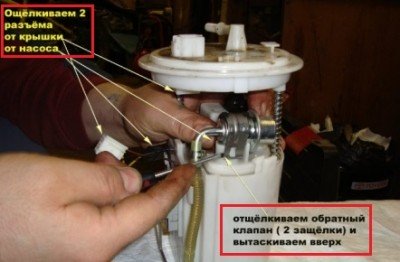

  • Снимите 2 фишки электропитания.
  • Для снятия обратного клапана отожмите шлицевой отверткой 2 защелки удерживающей пластины.

снятие обратного клапана

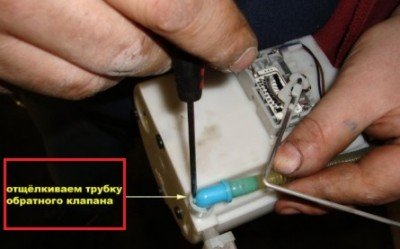

  • Демонтируйте обратный клапан. Ни в коем случае не потеряйте уплотнительное кольцо, которое при обратной сборке должно быть зафиксировано без перекоса. Трубка на обратной стороне шланга обратного клапан сидит в пазу. Для снятия подденьте ее шлицевой отверткой.

демонтируйте обратный клапан

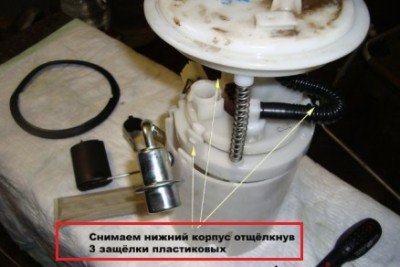

  • Верхняя часть и стакан удерживаются тремя пластиковыми защелками. На низу стакана вы увидите грязь, которую перед сборкой модуля обязательно необходимо вымыть.

стакан

  • Крышка и средняя часть корпуса в сборе с фильтром и бензонасосом удерживается металлическими направляющими. Они фиксируются стопорными кольцами. Чтобы достать стопоры пассатижами, слегка нажмите на крышку.

металлические направляющие

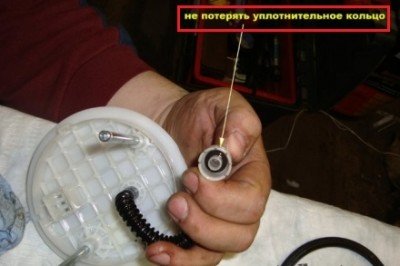

  • Отсоедините защелкивающееся крепление гофрированного шланга.

крпление

  • Извлеките фильтр тонкой очистки (удерживается в корпусе 2-мя защелками).

фильтр тонкой очистки

  • Обязательно достаньте из старого фильтра и установите на новый фильтрующий элемент уплотнительный манжет (в некоторых случаях при снятии фильтра остается на штуцере бензонасоса).
  • Фильтр грубой очистки (сеточка бензонасоса) удерживается на защелки.

сетка грубой очистки

Заменив самостоятельно топливный фильтр на Киа Сид и собрав все детали в обратной последовательности, дайте бензонасосу перед первым запуском заполнить систему бензином. Для этого 2-3 раза включите зажигание на 5-10 секунд.

Замена топливного фильтра Kia Cee`d (дизель)

Инструкция для 1.6 CRDI.

  • Предварительно укрыв область вокруг штуцеров тряпкой, отсоедините разъемы шлангов подачи и выхода топлива.
  • Отсоедините все подходящие к ТФ фишки электрических разъемов.
  • Открутите болты крепления, после чего вытащите кронштейн вместе с фильтром.
  • Открутите 2 болта, крепящие ТФ к кронштейну.
  • Выкрутите датчик воды в отстойнике.

Перед установкой нового фильтра смажьте уплотнительную резинку дизельным топливом. После установки нового фильтра систему необходимо прокачивать подкачивающим насосом до того времени, пока нажатие рукоятки потребует значительного усилия. В процесс замены ни в ТФ, ни в топливные шланги не должна попасть грязь!

Процедура замены ТФ на 2.0 CRDI наглядно показана в руководстве по эксплуатации Kia Sportage 3.

Видео замены топливного фильтра на Киа Сид
